Nový vertikální soustruh



1, Otevřená krabice nového vertikálního soustružnického obráběcího centra pro kontrolu vzhledu, instalaci zemních šroubů a seřízení podložky.



2, Uvolněte stůl vertikálního obráběcího centra (osa X-). Brzdový šroub nebo ocelová dorazová patka sedla postele (osa Y{3}}); vyjměte zarážku zásobníku nástrojů.



3, Elektrifikujte a větrejte vertikální obráběcí centrum.



4, Pevné odstranění zařízení frézovací hlavy (osa Z{1}}), následující způsoby: výkon stroje. Ručním švihem posuňte osu Z- v kladném směru (ve směru hodinových ručiček), spusťte držák frézovací hlavy a poté velmi pomalu posuňte osu Z-. Jděte negativním směrem; jděte, dokud řetěz spojující frézovací hlavu s protizávažím prostě nesežere sílu. Odstraňte opěrnou tyč, která drží protizávaží v zadní části sloupu. Poznámka: Některá vysokorychlostní vertikální obráběcí centra mají možnost upevnit protizávaží na straně sloupu (šrouby), když je stroj přepravován a upevněn.



5, Příprava před použitím zásobníku nářadí: (Typ vědra) Vypněte stlačený vzduch. přesuňte osu Z- do polohy nad nulovým bodem. Pohybujte zásobníkem nástrojů doleva a doprava, abyste vyzkoušeli použitelnost zásobníku nástrojů (zda je pohyb pružný; zda lze zavřít ochranná dvířka). Zapněte stlačený vzduch. Přesuňte zásobník nástrojů s kódem M a zkontrolujte, zda-spínač na místě funguje. Pro výměnu nože použijte instrukci TxxM06, pokud zobrazení pozice nože na ovládacím panelu neodpovídá skutečné pozici nože, měla by být zpracována pro změnu a zobrazení pozice nože by mělo být upraveno.



6, Upravte úroveň (vyrovnání) následovně: Osa X-osa Y- se posuňte do středové polohy. Nastavte obráběcí stroj do vodorovné polohy. Změřte přesnost: svislost osy otáčení vřetena vůči povrchu pracovního stolu (kreslicí kružnice). Pokud přesnost kreslení kruhu není správná, měla by být nastavena na zemnící šroub, aby se přesnost vrátila na výrobní hodnotu.



7, nový svislý soustruh obráběcí centrum štít ošetření úniku oleje: 704 tmel + lepidlo na sklo. Vodní deska kolem kontaktu s ložem, aby se olejové těsnění. Osa y- po ochraně smršťovacího krytu by měla být demontována, kořen sloupu pro olejové těsnění. Olejové těsnění by mělo být provedeno na drážce vedení oleje v přední nebo boční části lože.



8, Zkontrolujte neporušenost klimatizace, mazacího čerpadla, odlučovače oleje-vody, tlakového nožového válce a přizpůsobte je zákazníkovi a jeho použití. Poznámka: Odlučovač oleje-vody, válec tlakového nože by se měl pravidelně mazat.



9, sestavte jednoduchý program cyklu, půl hodiny naprázdno, aby se obecná přeprava po novém vertikálním obráběcím centru plně namazala a -vnikla.





Tento VMC je vhodný pro mechanické zpracování a výrobu forem. A dokáže se přizpůsobit požadavkům na zpracování od hrubého obrábění až po dokončovací obrábění. Může také dokončit mnoho pracovních postupů, jako je frézování, vrtání, závitování, vyvrtávání atd.





● Vysoce kvalitní pryskyřičný písek

● Tchajwanské vřeteno

● Tchajwanský kuličkový šroub a pojistná matice

● Tchajwanský tlakový válec

● Automatický systém mazání

● Dopravník třísek na přání

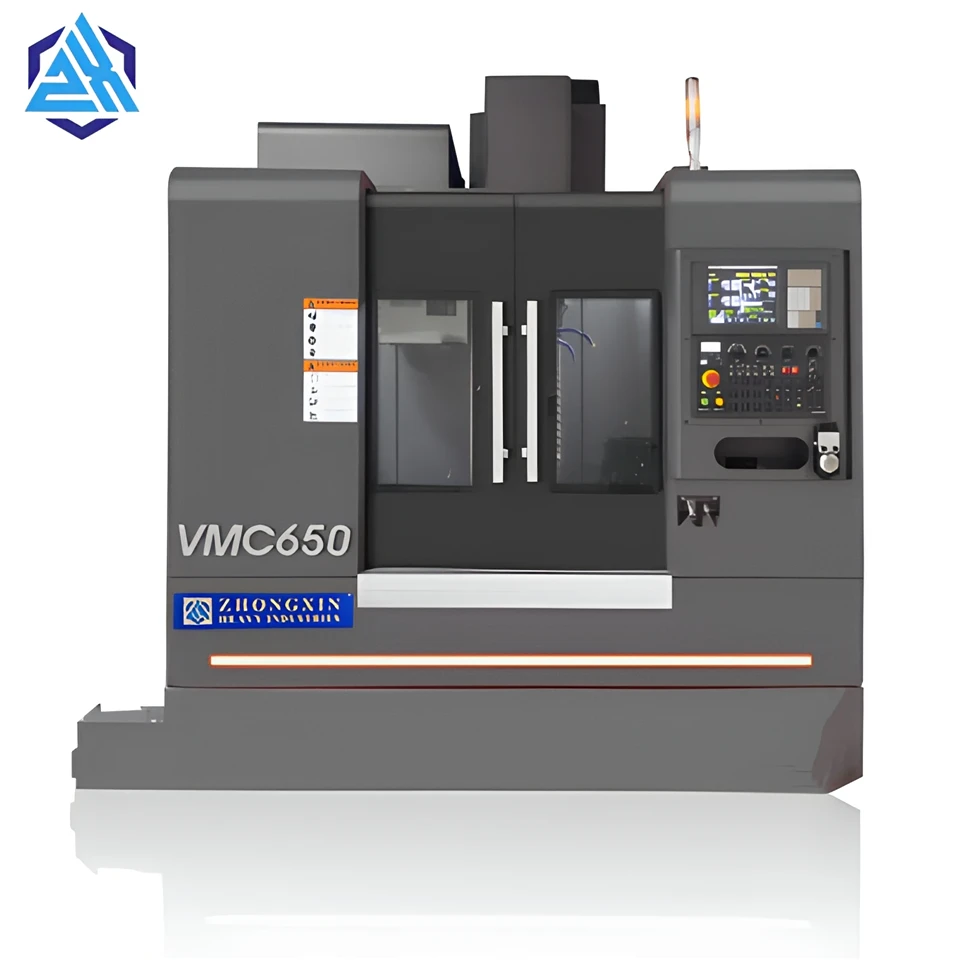

MODEL	VMC650
Velikost stolu (mm)	900x400
Stůl Max. zatížení (kg)	350
Zdvih osy X/Y/Z (mm)	650x400x500
Dist. mezi vřetenem a vodicí plochou sloupku (mm)	476
Dist. mezi čelní plochou vřetena a povrchem pracovního stolu (mm)	100-600
X/Y/Z Max. rychlost posuvu	10000
X/Y/Z Max. rychlý posuv (m/min)	32/32/30
Vřeteno Max. rychlost (ot./min)	8000
Kuželový otvor vřetena (typ)	BT40 (volitelný BT50)
Vřetenový motor (kw)	5.5/7.5
Servomotor osy X/Y/Z (kw)	2.6/2.6/2.8
Připojení motoru X/Y/Z	Přímé připojení
Tvar vodicí lišty X/Y/Z	Bloková vodicí dráha/ volitelná lineární dráha
Drážka T pracovního stolu (mm)	3-18x125
Přesnost opakovaného polohování (mm)	+/-0.004
Zásobník nářadí	Klobouk/Disk
Kapacita nástroje	16 Klobouk/ 16 Disk
Maximální hmotnost nástroje (kg)	7
Max. délka nástroje (mm)	250/350
Elektrický výkon (kVA)	10
Velikost stroje (DxŠxV) (mm)	2300x2000x2300
Síť. hmotnost (asi) (kg)	4500
