Nový CNC vertikální soustruh





1. Zásobník nástrojů typu Drum (Disk).

Osa nástroje rovnoběžná s osou bubnu:

Nástroje jsou uspořádány radiálně nebo axiálně kolem bubnu/kotouče.

Jednoduchá struktura, běžně používaná pro zásobníky s malou{0}}kapacitou (8–64 nástrojů).

Omezení: Větší průměry bubnu prodlužují rotační setrvačnost a dobu výběru nástroje.

Optimalizace: Dvojité{0}} nebo více{1}}kruhové uspořádání nástrojů zlepšuje využití prostoru.

Osa nástroje nakloněná k ose bubnu:

Osa nástroje svírá ostrý úhel s osou bubnu.

Snižuje složitost manipulátoru při výměně nástroje.

Nevýhody: Větší půdorys, omezená flexibilita instalace a nižší kapacita.

2. Řetězový-časopis typů nástrojů

Struktura: Kompaktní design s nástroji namontovanými na servo-řetězu.

Kapacita: Obvykle 30–120+ nástrojů.

Klíčové komponenty:

Systém pohonu: Servomotor + šnekový převod (nebo ozubená kola).

Vodicí kola: Tvrzené povrchy pro dlouhou životnost; dvojitá napínací kola s vodicími drážkami pro udržení vyrovnání.

Kalibrace nulové polohy{{0}:

Blok nulové polohy{0}} a senzor zajišťují přesné umístění nástroje.

Důležité pro zabránění vychýlení během výměny robotického nástroje.

3. Mřížka (mřížka)-Zásobník nástrojů pro psaní

Pevný typ:

Nástroje uspořádané v lineárních řadách.

Výběr nástroje pomocí robotického ramene s X/Y pohybem.

Výhoda: Vysoká prostorová efektivita pro velkokapacitní-časopisy.

Ne-pevný typ:

Modulární design s několika pohyblivými pod{0}}zásobníky.

Pod{0}}časopisy se mohou pro přístup k nástroji vertikálně rozšiřovat.





1. Disk-Type Tool Magazine

Komponenty:

Přítlačné lišty a tělo konzoly se zapuštěnými otvory pro vyrovnání sloupků.

Tepelně -zpracované hákové drápky a jedno{1}}dílné lisované držáky.

Výhody: Lehká, tuhá konstrukce, nízké výrobní náklady a snadná montáž.

2. Řetězový-časopis typů nástrojů

Klíčové vlastnosti:

Pohonný mechanismus: Servomotor + redukce se šnekem (nastavitelné pro krouticí moment/otáčky).

Napínací systém: Vodicí kola s tvrzenými povrchy a nastavitelným napětím.

Nulové{0}}pozice:

Nulový blok namontovaný v jakékoli poloze řetězu; senzor kalibrovaný pro vyrovnání sady nástrojů na robotické sběrné stanici.

Jednosměrné navádění (ve směru/proti směru hodinových ručiček podle konstrukčních specifikací).

Přesnost polohování nástroje:

Nesouosost během navádění způsobuje chyby robotického vyzvednutí nástroje, což vede k riziku kolize nástroje.

Pro spolehlivost je nezbytná přesná kalibrace nulové polohy-.

Designové kompromisy-:

Bubnové časopisy: Jednoduchost vs. omezená kapacita.

Řetězové časopisy: Vyšší kapacita, ale vyžaduje přesné napnutí a vyrovnání.

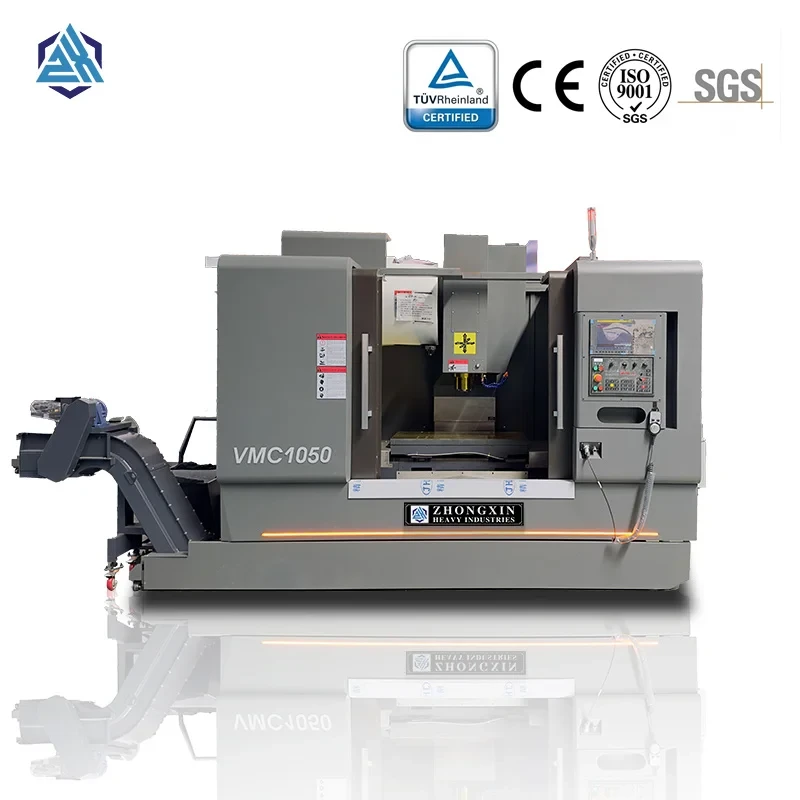

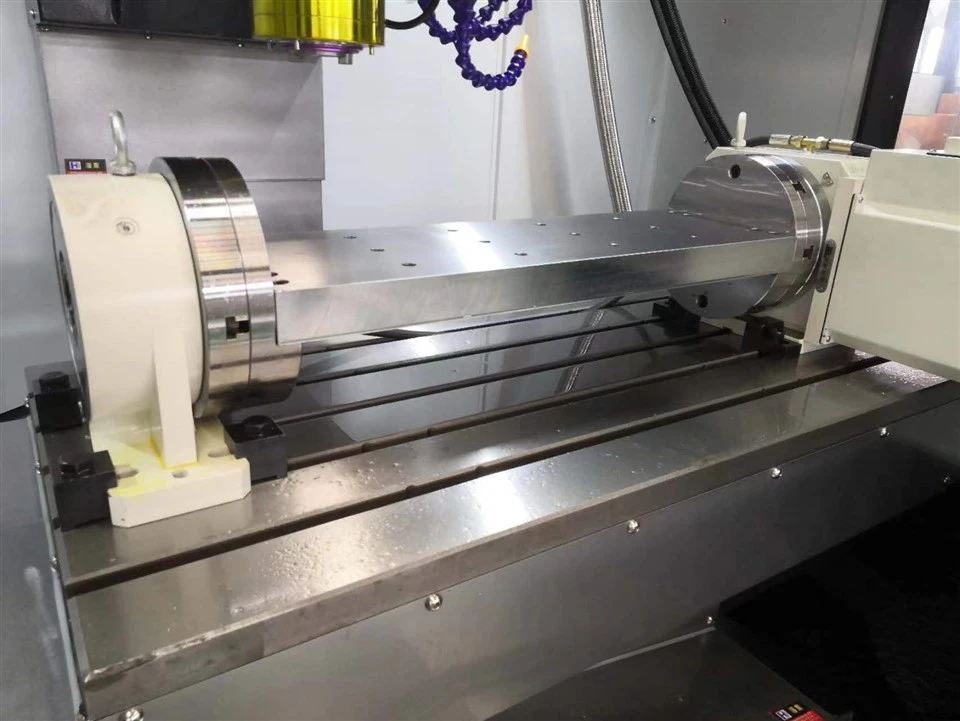

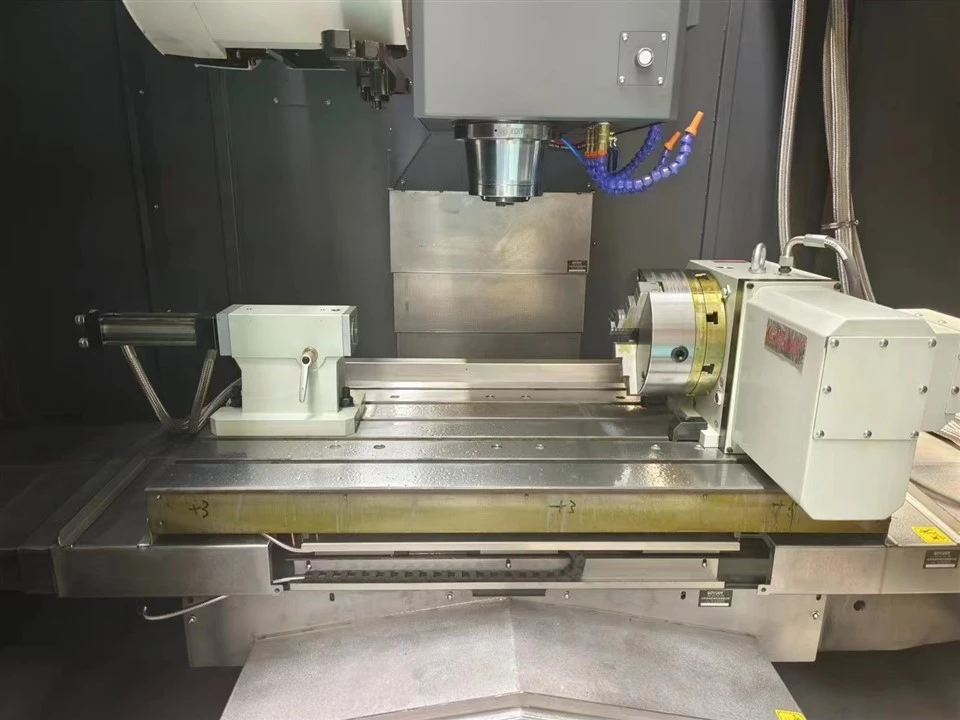

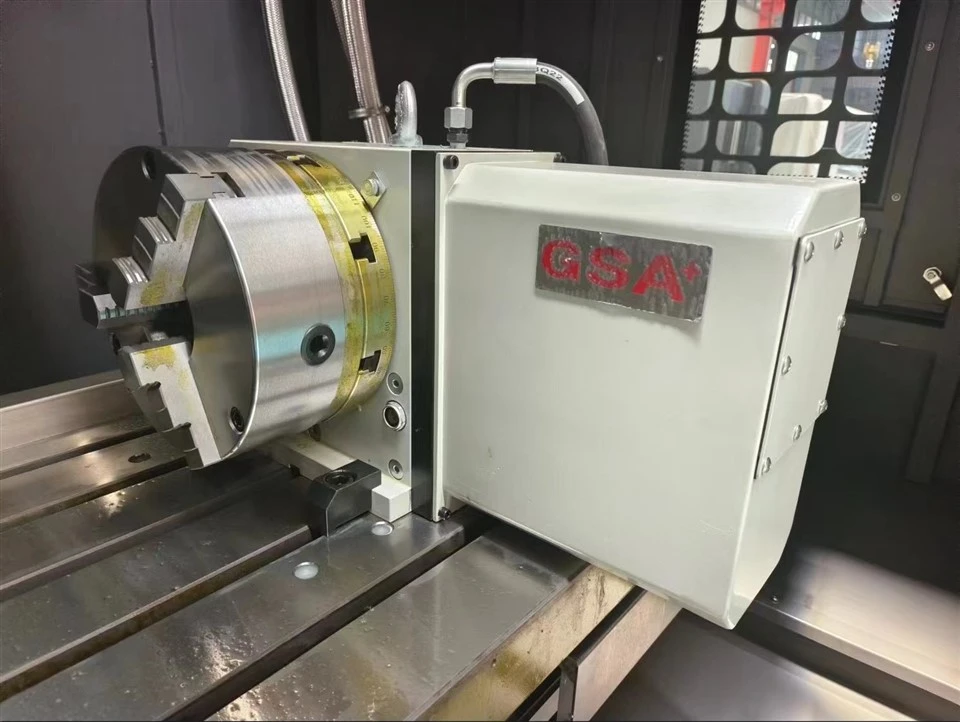

Technický parametr	VMC1050
Velikost stolu mm	530*1000
T slot	5-18*90
Maximální nosnost (kg)	600
Zdvih v ose X mm	1000
Zdvih osy Y mm	500
Zdvih v ose Z mm	600
Vzdálenost mezi středem vřetena a sloupem mm	579
Vzdálenost mezi čelem vřetena a povrchem stolu mm	140-740
Kužel vřetena	BT40
Rychlost vřetena (ot./min)	8000
Výkon motoru vřetena (Kw)	7.5
Výkon servomotoru osy X/Y/Z (Kw)	3.9
Připojení motoru X/Y/Z	Přímo připojeno
X/Y/Z Typ vodicí dráhy	lineární vedení
Kapacita nástroje	24T
Maximální hmotnost nástroje Kg	8
Max. délka nástroje mm	300
Elektrická kapacita KVA	19
Zásobník nářadí	Typ ramene
X/Y/Z Max. Rychlý posuv m/min	24-24-20
X/Y/Z Max. rychlost posuvu mm/min	10000
Přesnost opakování polohování mm	±0.004
Rozměr stroje {DxŠxV) mm	2900x2420x2700
Síť. Hmotnost (kg)	5400
systém	KND-2100M
