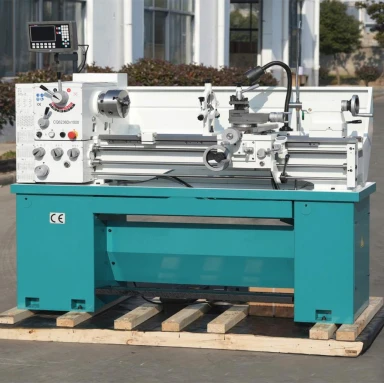

Mini soustruh
Přehled stroje

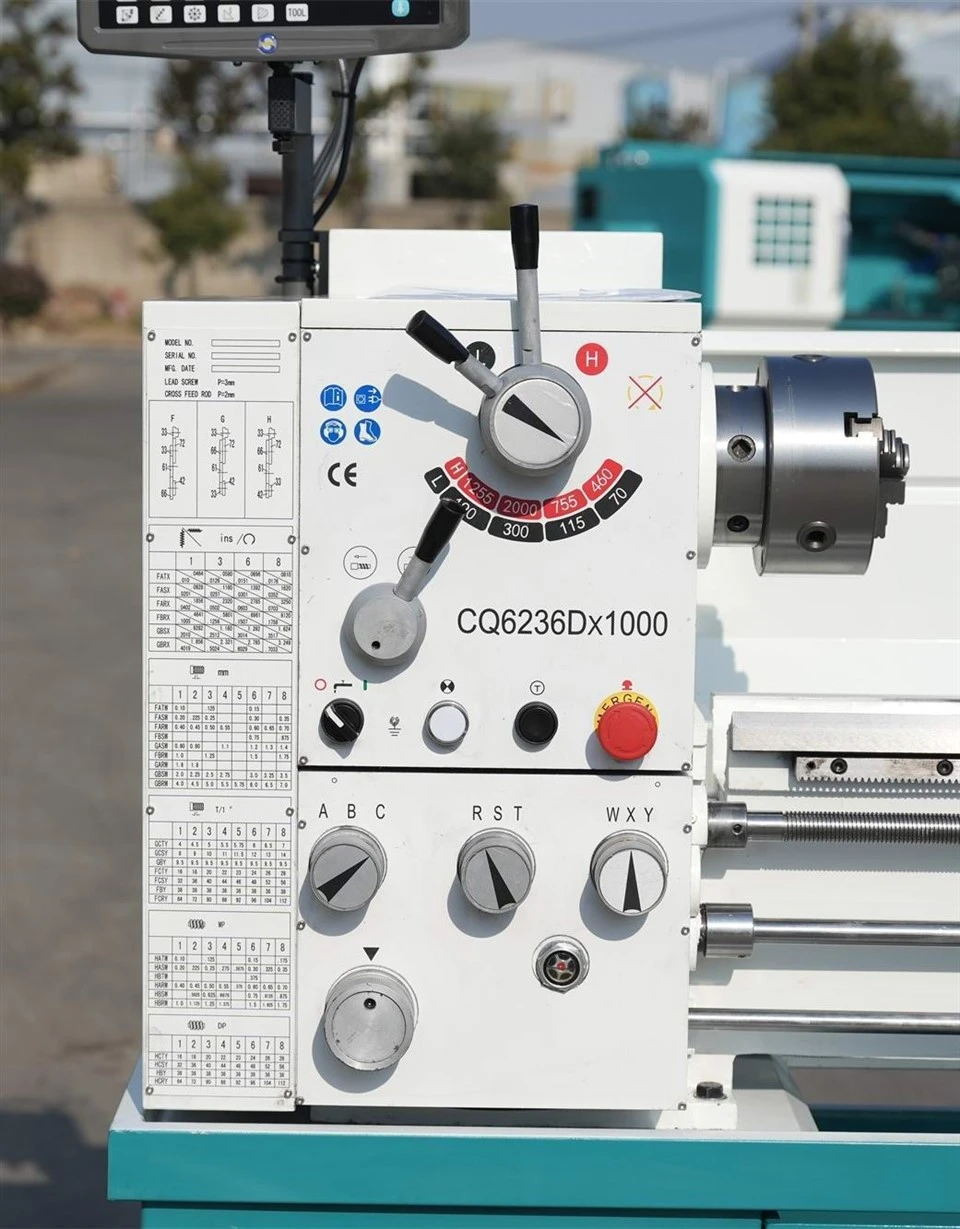

Univerzální horizontální soustruh řady C6236D je vhodný pro soustružení vnitřních a vnějších válcových ploch, kuželových ploch a dalších rotačních ploch, jakož i pro řezání různých metrických, palcových, modulových a průměrových závitů. Může také provádět operace vrtání a vytahování olejových drážek, což z něj činí vysoce univerzální horizontální soustruh široce používaný pro dávkové zpracování různých dílů hřídelí a kotoučů-.
Lůžko soustruhu této řady je širší než u běžných soustruhů, s šířkou vodicí dráhy 312 mm, což zajišťuje vysokou tuhost. Povrch vodicí dráhy je tvrzený středně-frekvenčním kalením, což zajišťuje dlouhodobou-trvanlivost.
Stroj nabízí centralizovaný a flexibilní provoz s rychloposuvným mechanismem na vozíku. Intuitivní ovládání pomocí jedné-páčky zvyšuje uživatelsky-přívětivý výkon.
Konstrukční a převodová tuhost stroje jsou vyšší než u konvenčních soustruhů, což zajišťuje vysoké využití výkonu a je vhodné pro těžké-obrábění.
Výhody stroje
Vysoká přesnost a stabilita:
Dosedací plochy mezi vřeteníkem, ložem, koníkem a sedlem jsou ručně-oškrábány. Celý stroj prochází přísnými testy, které účinně zajišťují přesnost a stabilitu.
Trvanlivost a odolnost proti opotřebení:
Stroj je konstruován z-litiny s vysokou pevností, doplněnou o přísady mědi a chrómu. Šířka vedení lože 312 mm a hloubka kalení 3 mm výrazně zvyšují odolnost proti opotřebení a stabilitu.
Účinný mazací systém:
Vřeteník je mazán pomocí cykloidního čerpadla pro mazání s nuceným oběhem. Tato konstrukce zajišťuje čistotu a odvod tepla i v horkém jižním klimatu a účinně prodlužuje životnost ložisek a ozubených kol.
Vysoce{0}}kvalitní vřeteno a ozubená kola:
Vřeteno je vybaveno wafangdiánskými ložisky a průchozí otvor vřetena měří φ52 mm. Ozubená kola jsou přesně-broušená, zlepšují tvrdost a snižují hlučnost stroje.
Přesný vodicí šroub a matice:
Stroj používá vodicí šrouby vyráběné v tuzemsku a vysoce{0}}kvalitní matice z bronzové slitiny, které zajišťují odolnost proti opotřebení a dlouhodobou-přesnost.
Robustní systém upínání nástrojů:
Stroj je vybaven čtyřpolohovým-vysokým-nástavcem nástroje se stopkou nástroje 20×20 mm.
Specifikace
|
Specifikace |
Jednotky |
C6136D/C6236D |
|
Max. přehoupnout přes postel |
mm |
Φ360 |
|
Max. přehoupnout přes příčnou skluzavku |
mm |
Φ200 |
|
Max. houpat se v mezeře |
mm |
Φ540 |
|
Max. efektivní délka v mezeře |
mm |
200 |
|
Max. délka obrobku mezi středy |
mm |
1000 |
|
Šířka vodicí dráhy lůžka |
mm |
312 |
|
Průměr otvoru-vřetena |
mm |
Φ52 |
|
Typ vřetenového nosu |
ISO (GB) C6 |
|
|
Přední kužel vřetena |
Morse Ne. 6 |
|
|
Vzdálenost od středu vřetena k vedení lože |
mm |
180 |
|
Počet stupňů otáček vřetena |
12/12 |
|
|
Rozsah otáček vřetena |
ot./min |
30-1600 / 30-1600 |
|
Počet rychlostí posuvu |
44 |
|
|
Podélný rozsah posuvu |
mm/ot |
0.039 - 1.05 |
|
Rozsah křížového posuvu |
mm/ot |
0.019 - 0.52 |
|
Metrické závity |
Rozsah |
25 / 0.5 - 20 mm |
|
Vlákna modulu |
Rozsah |
24 / modul 0.25 - 10 |
|
Imperiální vlákna |
Rozsah |
35 / 80 - 1.75 TPI |
|
Závity s průměrem stoupání |
Rozsah |
30 / 160 - 3.5 DP |
|
Výkon motoru vřetena |
kW |
3 / 4 |
|
Typ držáku nástroje |
Vertikální čtverec |
|
|
Velikost stopky nástroje |
mm |
20×20 |
|
Horní/spodní saně max. cestovat |
mm |
140 / 240 |
|
Úhel natočení sloupku nástroje |
stupně |
±90 |
|
Vzdálenost od středu vřetena k základně držáku nástroje |
mm |
21 |
|
Průměr objímky koníku |
mm |
Φ60 |
|
Pojezd objímky koníku |
mm |
100 |
|
Zkosení pouzdra koníku |
Morse Ne. 4 |
|
|
Výkon motoru chladicí kapaliny |
W |
90 |
|
Hlava čerpadla chladicí kapaliny |
m |
5 |
|
Průtok čerpadla chladicí kapaliny |
L/min |
25 |
|
Napájení |
380V±10%, 50Hz±1%, 3-fázový AC |
|
|
Okolní teplota |
stupeň |
0 až 40 |
|
Relativní vlhkost |
% |
Menší nebo rovno 92 % (bez-kondenzace) |
|
Rozměry stroje (D׊×V) |
mm |
2180×970×1250 |
|
Čistá hmotnost |
kg |
1350 |
Náhodný seznam příslušenství
|
Žádný. |
Jméno |
Rozměry/Model |
Jednotka |
množství |
Poznámky |
|
1 |
Chladicí jednotka |
- |
Soubor |
1 |
- |
|
2 |
Osvětlovací jednotka |
JC11 |
Soubor |
1 |
- |
|
3 |
3-čelisťové sklíčidlo |
φ200 K21200(QT)/C6 |
Soubor |
1 |
- |
|
4 |
Chuck Flange |
φ200 |
ks |
1 |
- |
|
5 |
Centrum |
Morse GB9204.1-88 |
ks |
2 |
- |
|
6 |
Objímka kónického adaptéru |
Morse č.6→č.4 S76-1 |
ks |
1 |
- |
|
7 |
V-řemen |
A-2000 |
ks |
4 |
- |
|
8 |
Dvojitý{0}}koncový klíč |
8×10,12×14,17×19,22×24 S91-1 |
ks |
4 |
1 kus od každé velikosti |
|
9 |
Čtyřhranný nástrčný klíč |
14 S92-3 |
ks |
1 |
- |
|
10 |
Hákový klíč |
28-32,34-42,85-105,110-130 S93-1 |
ks |
4 |
1 kus od každé velikosti |
|
11 |
Šestihranný klíč |
4,5,6,8,10 S91-7 |
ks |
5 |
1 kus od každé velikosti |
|
12 |
Šroubovák |
150 |
ks |
1 |
- |
|
13 |
Olejová pistole |
100 YK |
ks |
1 |
- |
|
14 |
Základový šroub |
M16×34 GB779-76 |
ks |
6 |
- |
|
15 |
Matice |
M16 GB6171-86 |
ks |
6 |
- |
|
16 |
Podložka |
16 GB95-85 |
ks |
6 |
- |
|
17 |
Návod k obsluze |
- |
Kopie |
1 |
- |
|
18 |
Osvědčení o shodě |
- |
Kopie |
1 |
- |
|
19 |
Seznam balení |
- |
Kopie |
Specializované příslušenství
|
Žádný. |
Jméno |
Rozměry |
Jednotka |
množství |
|
1 |
Stabilní odpočinek |
- |
Soubor |
1 |
|
2 |
Odpočinek následovníka |
- |
Soubor |
1 |
|
3 |
4-čelisťové sklíčidlo |
Φ250 |
Soubor |
1 |
|
4 |
Chuck Flange |
Φ250 |
ks |
1 |
|
5 |
Hnací deska |
Φ220 |
ks |
1 |
|
6 |
Obličejová deska |
Φ485/Φ520 |
ks |
1 |
